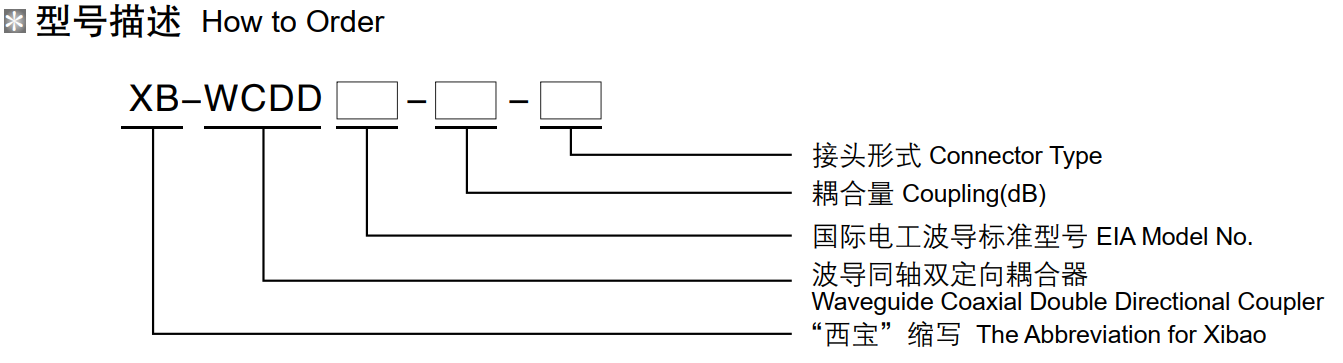

XB-WCDD284-XX-XX

定向耦合器是一种用途普遍的微波器件，，如发射机中的监测装置和吸收机的混频器，，以及
自动增益控制，，平衡放大器，，调相器等丈量仪器都需要应用到定向耦合器。。。 。在雷达天线测
量系统中，，为了能利便监测T/R组件的发射和吸收信号，，都可以接纳定向耦合器。。。 。
测试报告

波导同轴双定向耦合器

DG视讯·(中国集团)官方网站

型号 Model 频率规模 Freq (GHz) 带宽 △ F/F Bandwidth 法兰 Flange 耦合量 Coupling (dB) 偏向性 Directivity (dB) 驻波 VSWR Main 讨论 Connector 尺寸 A Length (mm)
XB-WCDD284-□-□ 2.60 ～ 3.95 15% FDP/FDM 30±2 ≥ 18dB ≤ 1.08 N-50KK 150
40±2.5
50±3
30±2
XB-WCDD229-□-□ 3.22 ～ 4.90 15% FDP/FDM 40±2.5 ≥ 18dB ≤ 1.08 N-50KK 120
50±3
30±2
XB-WCDD187-□-□ 3.94 ～ 5.99 15% FDP/FDM 40±2.5
50±3
30±2		 ≥ 18dB ≤ 1.08 N-50KK 100
XB-WCDD159-□-□ 4.64 ～ 7.05 15% FDP/FDM 40±2.5 ≥ 18dB ≤ 1.08 N-50KK 90
50±3
30±2
XB-WCDD137-□-□ 5.38 ～ 8.17 15% FDP/FDM 40±2.5 ≥ 18dB ≤ 1.08 N-50KK 80
50±3
※ 以上只是通例产品，，其它品种的频率笼罩规模可从 1.45-110GHz，，波导型号可从 WR510（BJ18）～ WR10（BJ900）
※ Other Products: F=1.45 ～ 110GHz, Waveguide WR510 (BJ18) ～ WR10 (BJ900)
